Чертежи стойки для велосипеда интересный декор для интерьера и удобное решение для межсезонного хранения в помещении.
Что из себя представляет данный проект?

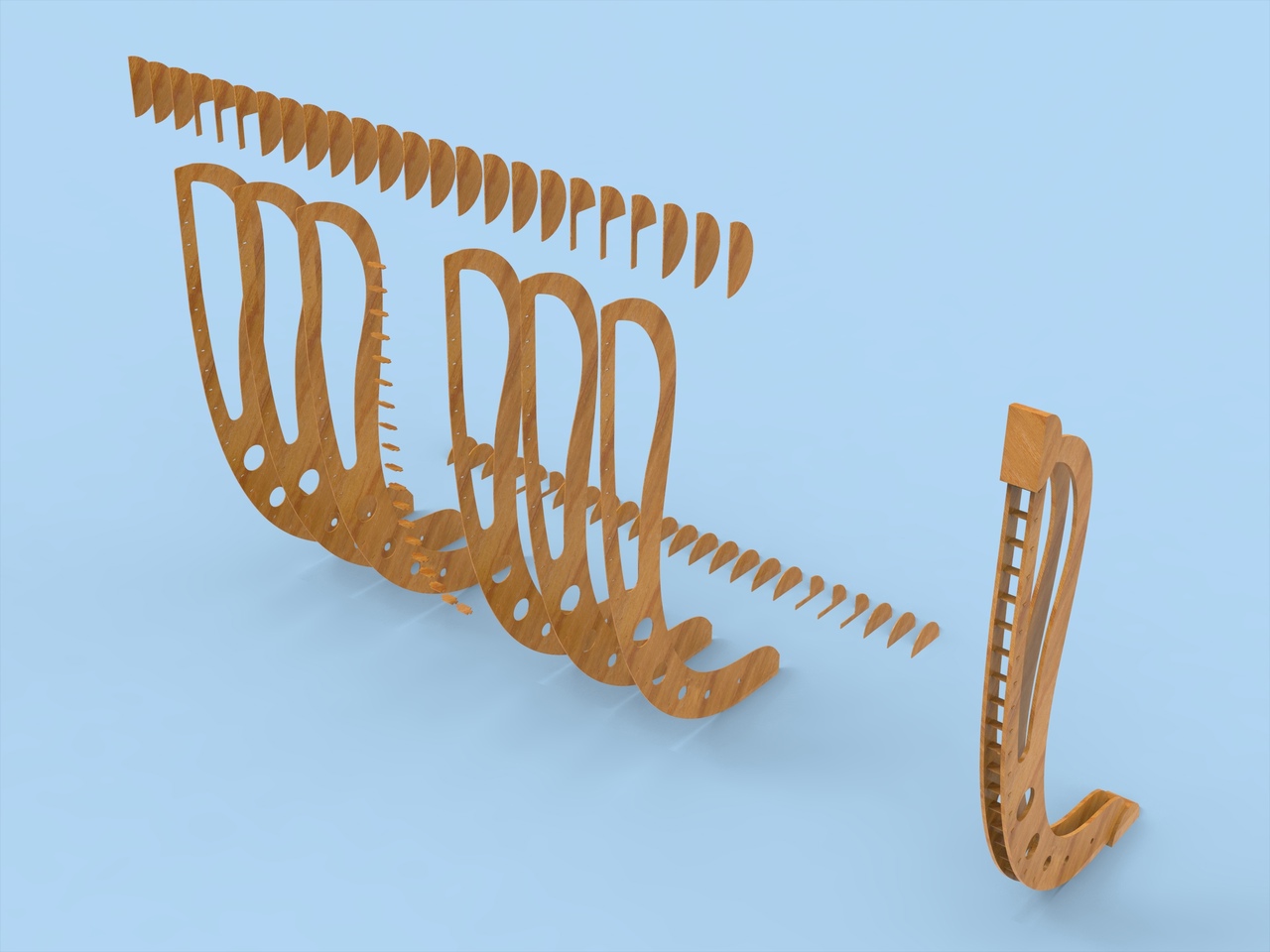

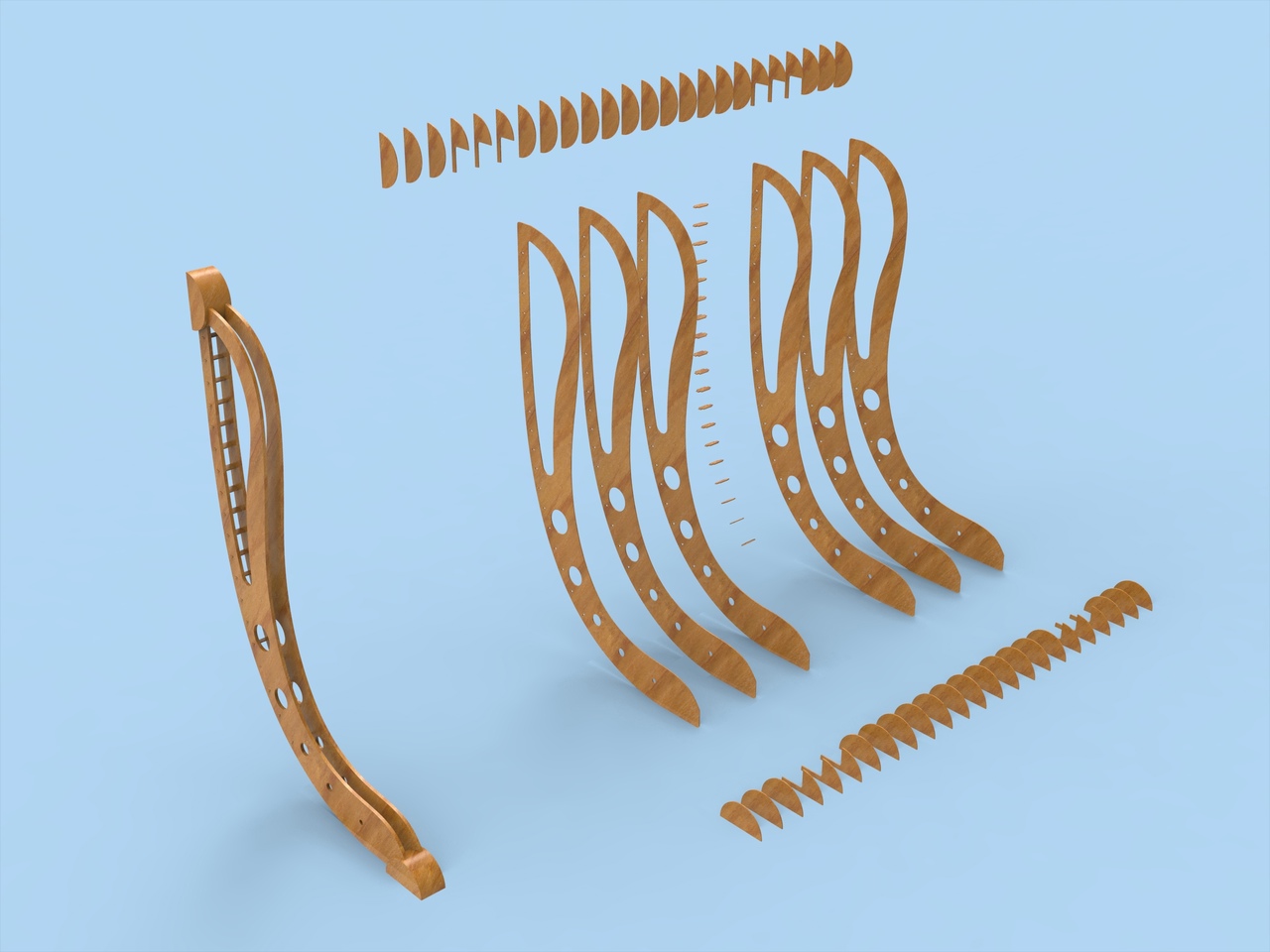

К базовой модели стойки я дополнил проект вашими идеями. Добавил несколько вариантов дизайна. Сделал пару вариантов для установки ребер жесткости прямоугольного сечения из фанеры и круглого сечения из металла D10мм (болты, оси или др.). Также добавил вариант для резки металла без отверстий под сварку.
Для чего может пригодиться стойка-держатель для велосипеда?
Данный держатель может пригодиться для межсезонного хранения велосипеда в помещении. Также такой держатель будет интересным дополнением для оформления витрины. А в дополнении к этому варианту, если выполнить стойку из металла- это симпатичное решение для общественной стоянки велосипедов длительного хранения.
Какие характеристики у макета?
Базовый вариант предусмотрен для фанеры 4мм. Ребра жесткости также и для того, чтобы удобнее закатить велик. Для того, чтобы закрепить колеса можно использовать готовые фиксаторы. Фото подходящего варианта креплю последним.
Толщина боковых стенок 12мм
Высота 1750 мм
Ширина 1140 мм
Просвет под колесо 48 мм
Толщина фанеры 4 мм
Башмак сверху и внизу полукруг радиусом 100мм
Что входит в состав проекта?

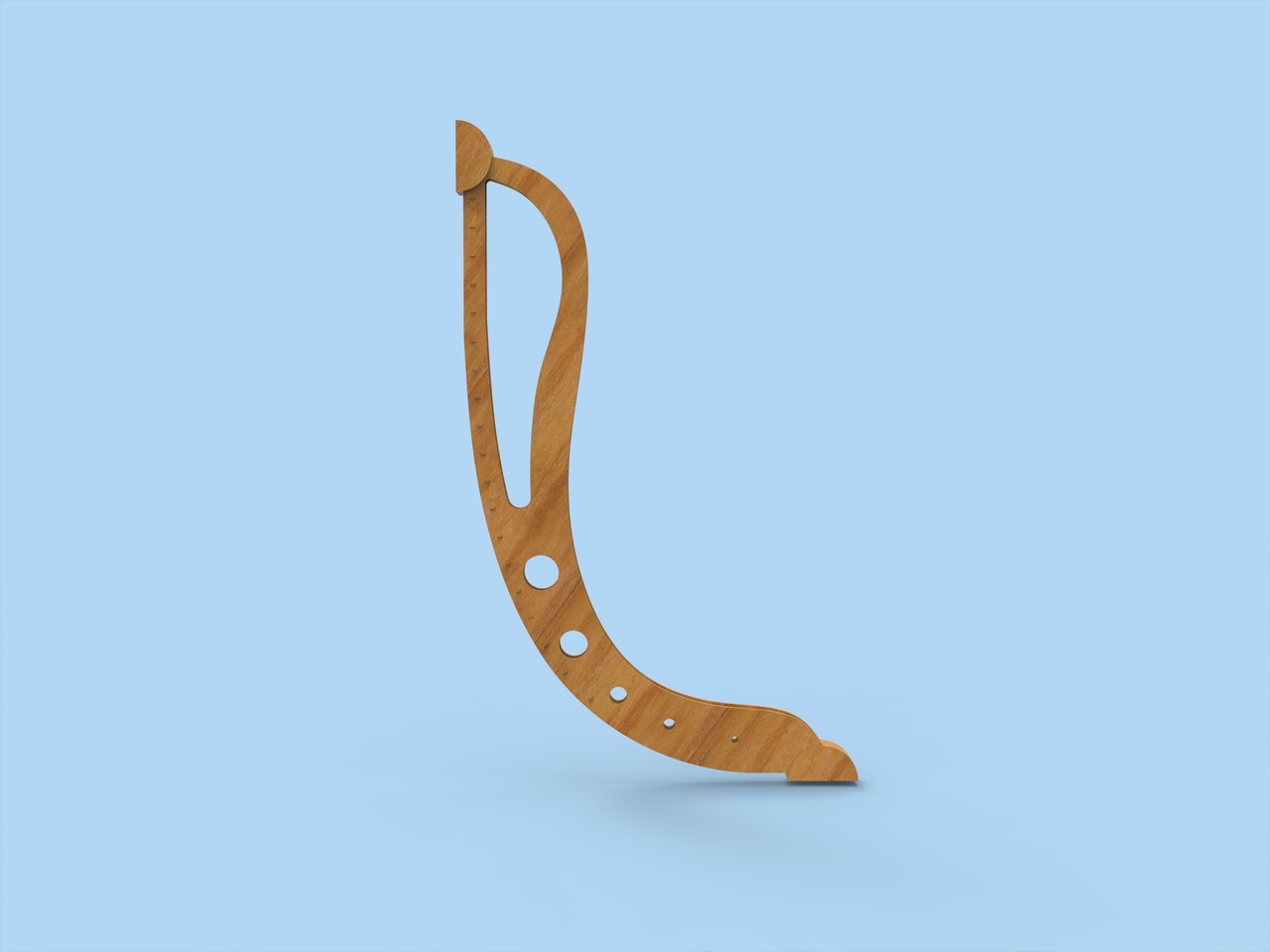

В состав проекта входит чертеж в масштабе 1:1 для лазерной резки на станке с ЧПУ. Файлы подготовлены в формате dwg, dxf и cdr. Также кроме макета для CNC можно найти базовую визуализацию. А еще в составе есть 3Д модель сборки в формате stl и dwg.
Как можно скачать макет для лазерной резки? Забрать макет велосипедной стойки можно здесь.
